消防應急照明燈具是怎么接線的？隨著城市的安防建設，在消防設備不斷發展中，我們對消防應急照明燈具的生產要求也是十分嚴格，在地下通道、地鐵、建筑大樓等都會有消防應急照明燈具存在，對于其安裝也是有一定的講究，接下來湖南大唐電氣小編來為大家詳細講解一下消防應急照明燈具接線圖吧！
  我們先來講只含有應急光源且自帶電池的應急燈具，即只含有一個光源。從應急燈具接出來的線最多的情況有4根，一根照明線，一根充電/檢測線，一根N線，一根PE線。

  充電/檢測線一端接市電，另一端接應急燈具的自帶電池。顧名

  思義，這根線有雙重作用，在市電保持有電的狀態下，此線用

  作給應急燈具的自帶電池充電，在市電失電的情況下，通過檢測線，將市電的零壓信號傳送給自帶電池，由自帶電池供電給應急燈具，從而應急燈具點亮，達到啟動應急燈具的作用!

  這是應急燈具在充電/檢測線失電后自帶電池供電的強啟方式。為保證給應急燈具的自帶電池充電，這根線一般情況下都是接通的，即有電狀態。

  平時啟照明線的作用是:在非應急狀態下，我們可以將此應急燈具作為普通燈看待和使用。非應急狀態下，與雙控開關S靜觸頭1連接的導線處于有電狀態，與雙控開關S靜觸頭2連接的導

  線處于失電狀態。雙控開關S(此雙控開關非應急狀態下其實是

  一個單聯單控開關)可以實現此應急燈具的點亮和熄滅，打到靜觸頭1時應急燈具點亮，靜觸頭2時應急燈具熄滅。

  所謂強啟，是指在應急狀態下將燈具點亮(非應急狀態下點亮燈具不叫強啟)。應急燈具的強啟分為兩種:a、充電檢測線失電，由自帶電池供電給應急燈具;b、充電檢測線帶電，應急照

  明強啟線供電給應急燈具。

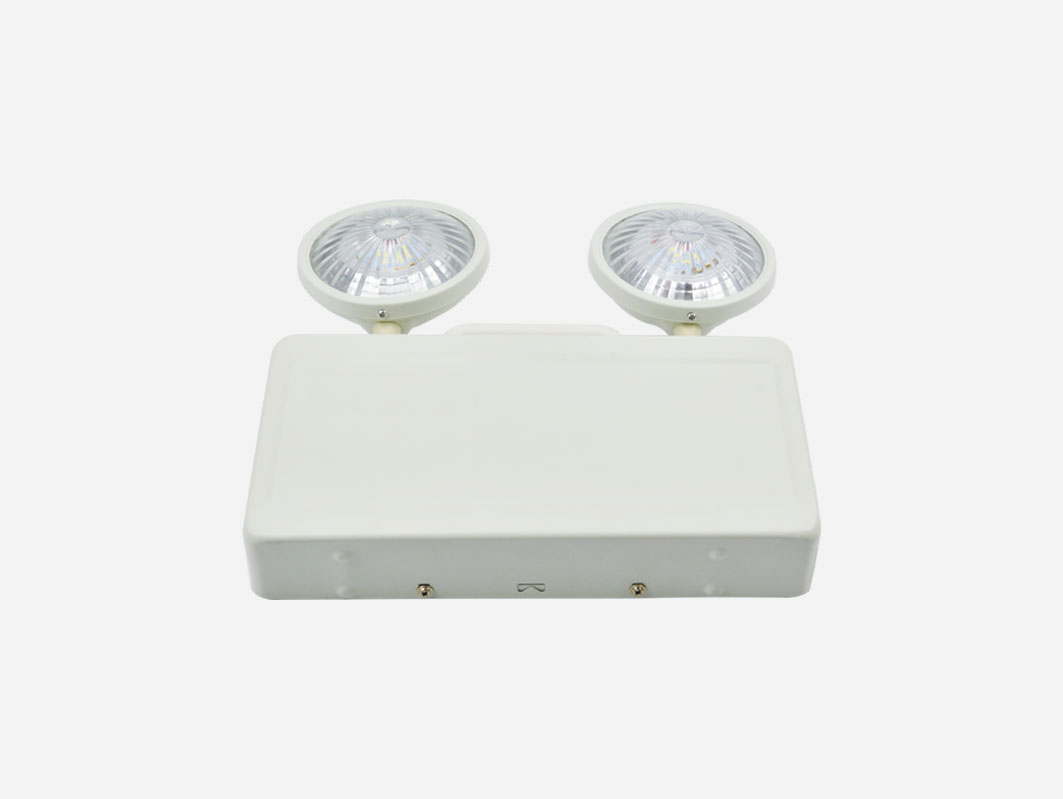

  這是典型的雙頭燈接法，雙頭燈的特點是:平時不亮，停電或

  者火災時點亮。停電時應急雙頭燈具的啟動。當停電時，充電

  檢測線失電，繼電器線圈失電，磁通為0，常閉觸點閉合，將電

  池和應急燈具接通，燈具點亮。

  火災但不停電時應急雙頭燈具的啟動。當火災時，接觸器的常開觸點閉合，致使強啟相線帶電，從而接通應急燈具，達到強

  啟的目的。此時，繼電器的線圈承受220V的電壓，常閉觸點斷

  開，自帶電池與應急燈具斷開，電池出于充電狀態。
  湖南大唐電氣設備制造有限公司發展成為集新國標智能疏散系統、新國標防火門監控系統、電氣火災監控系統、消防設備電源監控系統、消防電氣控制裝置等系列產品的科研、制造、營銷、服務于一體的專業服務商。一直堅持以顧客為關注焦點，秉持“專業、服務全過程”的服務理念，以專業的技術專家團隊，根據客戶需求定制完整、合理的設計方案；以專業的施工售后團隊，提供安裝指導服務、7×24小時售后服務，其“一站式解決方案”深受廣大用戶好評。

  綜上所述，以上就是小編為大家整理的消防應急照明燈具接線圖，消防應急照明燈具是很多場所都會安裝的一個重要保障，消防應急燈具接線成功也是十分重要的。感謝大家的閱讀，想要了解其他關于相關訊息繼續閱讀《消防應急照明燈具什么品牌好？消防應急照明燈具品牌排行榜》
